По мере дальнейшего роста установленной мощности солнечной энергетики во всем мире безопасность, надежность и энергоэффективность фотоэлектрических систем приобретают все большее значение. Хотя основное внимание часто уделяется солнечным модулям и инверторам, распределительный DC-комбайнер также играет важную роль в общей эффективности фотоэлектрической установки.

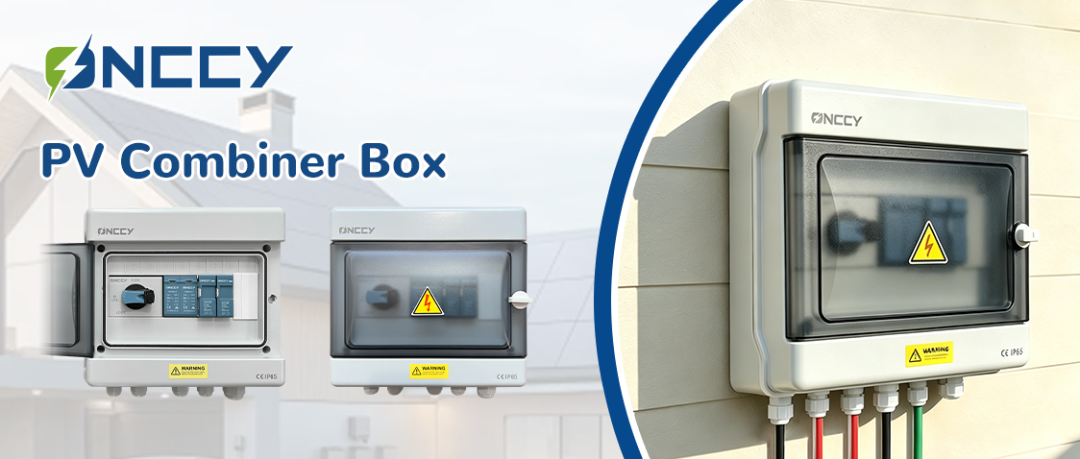

Правильно подобранный солнечный комбайнер объединяет несколько фотоэлектрических стрингов в один выход и одновременно обеспечивает защиту цепей, защиту от перенапряжений и удобную точку отключения. В этой статье рассматриваются функции, технические характеристики, защитные возможности и типичные области применения солнечного DC-комбайнера ONCCY 1000В 63А IP65.
Что такое солнечный DC-комбайнер?
Солнечный DC-комбайнер — это электрический корпус, предназначенный для параллельного подключения нескольких фотоэлектрических стрингов.
Сначала солнечные модули последовательно соединяются в фотоэлектрические стринги. Затем положительные и отрицательные проводники этих стрингов подключаются к отдельным входным цепям внутри комбайнера. После прохождения через соответствующие защитные устройства объединенная мощность постоянного тока передается к инвертору через одну выходную цепь.
Такая схема помогает:
Уменьшить количество и длину кабелей, проложенных к инвертору
Упростить подключение фотоэлектрического массива
Обеспечить защиту отдельных солнечных стрингов
Организовать защиту от перенапряжений на стороне постоянного тока
Упростить осмотр, отключение и техническое обслуживание
Комбайнер не увеличивает мощность, вырабатываемую солнечными модулями. Его задача заключается в организации, объединении и защите цепей постоянного тока до поступления энергии на инвертор.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальное напряжение системы | 1000В DC |
| Номинальный выходной ток | 63А |
| Степень защиты корпуса | IP65 |
| Диапазон рабочих температур | От -40°C до +65°C |
| Материал корпуса | Огнестойкий и устойчивый к ультрафиолету PC+ABS |
| Типовые конфигурации | 2 входа/1 выход, 4 входа/1 выход и 6 входов/1 выход |
| Применение | Сторона постоянного тока фотоэлектрических систем |
Окончательные технические характеристики всегда следует подтверждать с учетом выбранной конфигурации изделия и проектной документации.
Четыре основных преимущества
1. Степень защиты IP65 для наружной установки
Корпус со степенью защиты IP65 предотвращает проникновение пыли и защищает внутренние компоненты от водяных струй низкого давления, направленных с разных сторон. Благодаря этому комбайнер подходит для многих наружных фотоэлектрических установок, включая крышные системы, наземные солнечные станции, солнечные навесы и агрофотоэлектрические проекты.
Корпус из PC+ABS обеспечивает:
Огнестойкие свойства
Устойчивость к ударам
Устойчивость к воздействию ультрафиолета
Защиту от пыли и влаги
Надежную работу в широком диапазоне температур
Степень защиты IP65 не означает, что корпус можно погружать в воду. Для сохранения заявленной степени защиты монтажники также должны использовать подходящие кабельные вводы, уплотнения и методы монтажа.
2. Поддержка фотоэлектрических систем до 1000В DC
Высоковольтные архитектуры постоянного тока широко применяются в современных фотоэлектрических установках, поскольку они могут снизить ток при заданной мощности и позволяют использовать более длинные стринги.
Этот комбайнер рассчитан на системы с рабочим напряжением до 1000В DC, поэтому он подходит для многих коммерческих, промышленных, крышных и наземных солнечных установок.
Фактическое максимальное напряжение постоянного тока фотоэлектрического стринга необходимо рассчитывать с учетом напряжения холостого хода модуля и минимальной ожидаемой температуры на объекте. Полученное значение должно оставаться ниже номинального напряжения комбайнера, инвертора, разъемов, кабелей, предохранителей, устройств защиты от импульсных перенапряжений и других компонентов.
3. Выход 63А и гибкие варианты входов
При номинальном выходном токе 63А комбайнер может объединять несколько фотоэлектрических стрингов в один выход постоянного тока. Доступные конфигурации могут включать:
2 входа и 1 выход
4 входа и 1 выход
6 входов и 1 выход
Индивидуальные конфигурации в соответствии с требованиями проекта
Каждая входная цепь может оснащаться независимой защитой. Это позволяет изолировать неисправную цепь, не оказывая ненужного влияния на исправные стринги.
Правильная конфигурация зависит от количества стрингов, максимального тока каждого стринга, ожидаемого обратного тока, допустимой токовой нагрузки кабелей, входных ограничений инвертора и применимых электротехнических требований. Номинал 63А не следует автоматически считать рабочим током для каждого проекта.
4. Несколько уровней защиты постоянного тока
Фотоэлектрические массивы могут подвергаться воздействию коротких замыканий, обратных токов, коммутационных скачков и импульсных перенапряжений, вызванных молнией. Правильно сконфигурированный комбайнер обеспечивает несколько взаимодополняющих уровней защиты.
Защита стрингов от сверхтока
Каждый фотоэлектрический стринг может быть оснащен предохранителями, рассчитанными на постоянный ток. При возникновении чрезмерного обратного тока или короткого замыкания соответствующий предохранитель может отключить поврежденную цепь.
При выборе предохранителей необходимо учитывать:
Ток короткого замыкания модуля
Максимальный номинал последовательного предохранителя, указанный производителем модуля
Количество параллельно подключенных стрингов
Допустимую токовую нагрузку проводников
Местные требования к проектированию и монтажу
Защита от перенапряжений постоянного тока
Фотоэлектрическое устройство защиты от импульсных перенапряжений может ограничивать переходные перенапряжения, вызванные грозовой активностью поблизости или электрическими коммутациями.
Защита может быть предусмотрена между:
Положительным полюсом и землей
Отрицательным полюсом и землей
Положительным и отрицательным полюсами
Эффективность защиты от перенапряжений также зависит от правильного заземления, минимальной длины соединений, правильной прокладки проводников и согласования с другими защитными устройствами фотоэлектрической системы.
Защита выходной цепи
Автоматический выключатель, рассчитанный на постоянный ток, обеспечивает коммутацию и защиту объединенного выхода. Он позволяет отключать последующую цепь при определенных неисправностях или во время планового технического обслуживания.
Следует использовать только устройства, специально рассчитанные на напряжение постоянного тока, ток и схему полярности конкретной системы. Автоматические выключатели переменного тока нельзя применять вместо правильно подобранных защитных устройств постоянного тока.
Типичные области применения
Наземные солнечные электростанции
Несколько фотоэлектрических стрингов можно объединить рядом с солнечным массивом. Это уменьшает количество длинных кабельных линий до инвертора и делает схему подключения более организованной.
Коммерческие и промышленные крышные системы
Компактный корпус и защита от внешних воздействий позволяют использовать комбайнер во многих коммерческих крышных установках, где необходимо учитывать ограниченное пространство и воздействие окружающей среды.
Распределенные солнечные системы
Гибкие конфигурации входов позволяют проектировщикам адаптировать комбайнер к различным размерам фотоэлектрических массивов и схемам подключения инверторов.
Солнечные навесы и агрофотоэлектрические проекты
Устойчивые к ультрафиолету материалы и широкий диапазон рабочих температур подходят для установок, подвергающихся изменяющимся внешним условиям.
Как выбрать подходящий фотоэлектрический комбайнер
Комбайнер следует выбирать в рамках комплексного проектирования всей системы, а не как отдельный компонент. Перед покупкой необходимо проверить следующие параметры:
Максимальное напряжение системы постоянного тока: учитывайте увеличение напряжения холостого хода модулей при низких температурах.
Количество фотоэлектрических стрингов: количество защищенных входов должно соответствовать схеме солнечного массива.
Максимальный ток: рассчитайте как нормальный рабочий ток, так и возможные аварийные или обратные токи.
Номиналы предохранителей: соблюдайте максимальный номинал последовательного предохранителя, установленный производителем модуля.
Совместимость с инвертором: проверьте требования к напряжению, току, MPPT и входным цепям.
Проект защиты от перенапряжений: выберите тип и номинальное напряжение устройства защиты, подходящие для проекта.
Условия окружающей среды: учитывайте температуру, воздействие ультрафиолета, пыль, влажность и место установки.
Номинальные параметры кабелей и разъемов: убедитесь, что все части цепи постоянного тока рассчитаны на максимальные напряжение и ток системы.
Документы о соответствии: запросите у поставщика сертификаты, протоколы испытаний и нормативные документы, применимые к конкретному проекту.
Монтаж и техническое обслуживание должны выполняться квалифицированными специалистами по фотоэлектрическим или электрическим системам в соответствии с руководством на изделие и применимыми местными стандартами.
Почему стоит выбрать DC-комбайнер ONCCY?
DC-комбайнер ONCCY 1000В 63А IP65 разработан для практичного сочетания электрической защиты, устойчивости к наружным условиям и гибкости конфигурации.
К его основным преимуществам относятся:
Защитные компоненты, специально предназначенные для фотоэлектрических систем
Защита IP65 от пыли и воды
Огнестойкий и устойчивый к ультрафиолету материал корпуса
Несколько конфигураций входов
Компактная и удобная для монтажа конструкция
Возможность адаптации под требования конкретного проекта
Техническая поддержка и гарантийное обслуживание
Если действуют требования IEC, TÜV или другие требования соответствия, покупателю следует запросить сертификаты и технические документы для конкретной заказываемой модели и конфигурации. Сертификацию необходимо проверять на уровне готового изделия, а не предполагать ее наличие только на основании сертификатов отдельных внутренних компонентов.
