Введение
В современных солнечных электростанциях (PV-системах) обеспечение бесперебойного электроснабжения является ключевым требованием, особенно для коммерческих и промышленных объектов.
С развитием гибридных энергетических решений, включающих сеть, дизель-генераторы и инверторы с аккумуляторными системами, управление источниками питания становится более сложным.
В этом контексте автоматический ввод резерва (ATS — Automatic Transfer Switch) играет важнейшую роль, обеспечивая автоматическое переключение между источниками энергии без участия оператора.
Что такое ATS и как он работает в солнечных системах
ATS — это устройство, которое контролирует параметры электрической сети и автоматически переключает нагрузку с основного источника питания на резервный при возникновении аварийных ситуаций.
Основные функции ATS:
Мониторинг напряжения и частоты сети
Обнаружение аварий и нестабильности
Автоматическое переключение на резервный источник
Возврат на основной источник после восстановления
В солнечных системах ATS обычно устанавливается на стороне переменного тока (AC) и интегрируется в распределительный щит с функцией автоматического переключения.
Зачем нужен ATS в солнечных установках
1. Нестабильность электросети
Во многих регионах электроснабжение характеризуется:
Частыми отключениями
Перепадами напряжения
Низкой стабильностью
ATS обеспечивает автоматическое переключение на резервное питание, минимизируя простой оборудования.
2. Использование гибридных систем
Современные PV-системы часто включают:
Сеть
Генератор
Инвертор с аккумуляторами
Без ATS управление такими системами становится сложным и рискованным.
3. Защита критически важных нагрузок
ATS необходим для объектов, где недопустимы перебои:
Дата-центры
Медицинские учреждения
Производственные линии
Коммерческие здания
Типовая схема: 2 ввода / 1 выход
Наиболее распространённая конфигурация:
Ввод 1: основная сеть
Основной источник питания
Ввод 2: резервный источник
Дизель-генератор
Инвертор
Выход: нагрузка
Критические потребители
Такая схема широко используется в солнечных и гибридных энергетических системах.
Состав распределительного щита ATS

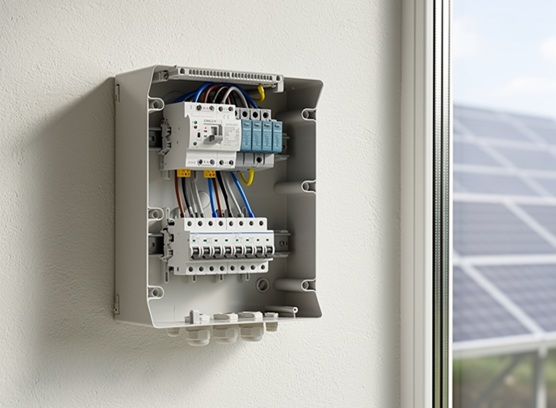

Современный щит ATS (ATS distribution box) включает следующие компоненты:
Автоматический ввод резерва (ATS)
4-полюсное исполнение (рекомендуется)
Типичные параметры: 63A, 400В
Полное переключение фаз и нейтрали
Автоматический выключатель (MCB)
Защита от перегрузки
Защита от короткого замыкания
Устройство защиты от перенапряжений (SPD)
Тип 2 для AC систем
Защита от импульсных перенапряжений
Предварительно смонтированная проводка
Использование предсобранных решений (prewired ATS panel) позволяет:
Сократить время монтажа
Снизить вероятность ошибок
Повысить надёжность системы
Как правильно выбрать ATS для солнечной системы
1. Номинальный ток
Выбор должен основываться на максимальной нагрузке системы.
Типичное значение:
63A для коммерческих объектов
2. Количество полюсов
Рекомендуется использовать 4-полюсные ATS:
Полное отключение нейтрали
Повышенная безопасность
Соответствие стандартам
3. Интеграция защитных устройств
Решения с интеграцией:
ATS + MCB + SPD
обеспечивают более высокий уровень безопасности и удобства эксплуатации.
4. Условия эксплуатации
Необходимо учитывать:
Внутреннюю или наружную установку
Степень защиты корпуса (IP)
Температурные условия
Типичные ошибки при выборе ATS
❌ Недостаточная мощность
Приводит к перегрузке и выходу оборудования из строя
❌ Отсутствие защиты от перенапряжений
Особенно критично для солнечных систем
❌ Использование 3-полюсного ATS
Может вызвать проблемы с безопасностью
❌ Сложный монтаж на объекте
Увеличивает риск ошибок
Области применения
ATS широко применяется в:
Коммерческих солнечных электростанциях
Промышленных объектах
Системах резервного питания
Гибридных энергосистемах
Тенденции рынка
Современные решения развиваются в сторону:
Компактных ATS-панелей
Интеграции защитных функций
Модульных систем
Быстрой установки
Заключение
Автоматический ввод резерва является ключевым элементом современной солнечной энергетической системы.
Правильный выбор ATS напрямую влияет на:
Надёжность электроснабжения
Безопасность оборудования
Эффективность эксплуатации
Следующий шаг
При проектировании системы рекомендуется учитывать:
Конфигурацию источников питания
Тип нагрузки
Требования к защите
Грамотно подобранный ATS — это основа стабильной работы всей системы.
