Автоматические выключатели являются важными компонентами электрических систем и защищают цепи от перегрузок и коротких замыканий. Среди наиболее распространённых устройств защиты используются Miniature Circuit Breaker (MCB) и Molded Case Circuit Breaker (MCCB).
Хотя оба устройства выполняют схожие функции защиты, они существенно отличаются по номинальному току, возможностям настройки, области применения и характеристикам защиты.
Понимание различий между MCB и MCCB помогает инженерам, электрикам и специалистам по эксплуатации выбирать подходящие устройства защиты для бытовых, коммерческих и промышленных электрических систем.
В чем разница между MCB и MCCB?
Основное различие между MCB и MCCB заключается в номинальном токе, уровне защиты и области применения.
MCB (Miniature Circuit Breaker)
Используется для цепей с небольшим током, обычно до 125A, и широко применяется в бытовых и небольших коммерческих электрических системах.
MCCB (Molded Case Circuit Breaker)
Предназначен для более мощных цепей с током от 100A до 2500A и более и обычно используется в промышленных и коммерческих системах распределения электроэнергии.
Кроме того, MCCB имеет регулируемые параметры защиты и более высокую отключающую способность, что делает его подходящим для сложных электрических условий.
Что такое MCB (Miniature Circuit Breaker)?
MCB — это компактный автоматический выключатель для защиты низковольтных электрических цепей.
MCB автоматически отключает цепь при перегрузке или коротком замыкании, предотвращая повреждение проводки и электрического оборудования.
Основные характеристики
Номинальный ток: до 125A
Отключающая способность: 6kA – 10kA
Фиксированная характеристика срабатывания
Монтаж на DIN-рейку
Компактный размер и низкая стоимость
Типичные области применения
MCB широко используются в:
бытовых распределительных щитах
системах освещения
офисных электрических установках
цепях бытовых приборов
Что такое MCCB (Molded Case Circuit Breaker)?
MCCB — это автоматический выключатель, предназначенный для более мощных электрических цепей и сложных условий эксплуатации.
В отличие от MCB, MCCB имеет регулируемые параметры защиты и более высокую отключающую способность.
Основные характеристики
Номинальный ток: 100A – 2500A
Отключающая способность: 10kA – 100kA
Регулируемая защита от перегрузки
Регулируемая мгновенная защита
Монтаж в электрическом шкафу
Типичные области применения
MCCB используются в:
промышленных распределительных щитах
системах защиты электродвигателей
генераторных установках
системах HVAC
промышленном оборудовании
Основные различия между MCB и MCCB
| Параметр | MCB | MCCB |
|---|---|---|
| Номинальный ток | до 125A | до 2500A |
| Отключающая способность | ниже | значительно выше |
| Настройка защиты | фиксированная | регулируемая |
| Установка | DIN-рейка | панель |
| Область применения | бытовая | промышленная |
Как автоматические выключатели защищают электрические системы
MCB и MCCB работают на основе термомагнитного принципа защиты.
Тепловая защита
Биметаллическая пластина реагирует на перегрев при перегрузке и отключает цепь.
Магнитная защита
Электромагнитная катушка мгновенно реагирует на короткое замыкание.
Электронная защита (в MCCB)
Современные MCCB могут включать:
электронные расцепители
защиту от замыкания на землю
регулируемые задержки
модули связи
Когда использовать MCB или MCCB
Используйте MCB, если
ток ниже 125A
система бытовая
ограничено пространство
требуется экономичное решение
Используйте MCCB, если
ток превышает 100A
требуется регулируемая защита
используется промышленное оборудование
возможны высокие токи короткого замыкания
Почему качество автоматического выключателя важно
Качественные автоматические выключатели обеспечивают:
точные характеристики срабатывания
высокую отключающую способность
долгий срок службы
соответствие международным стандартам IEC 60947 и UL
О компании ONCCY
ONCCY — профессиональный производитель электрических компонентов и решений для защиты электрических систем.
Ассортимент продукции включает:
Miniature Circuit Breakers (MCB)
Molded Case Circuit Breakers (MCCB)

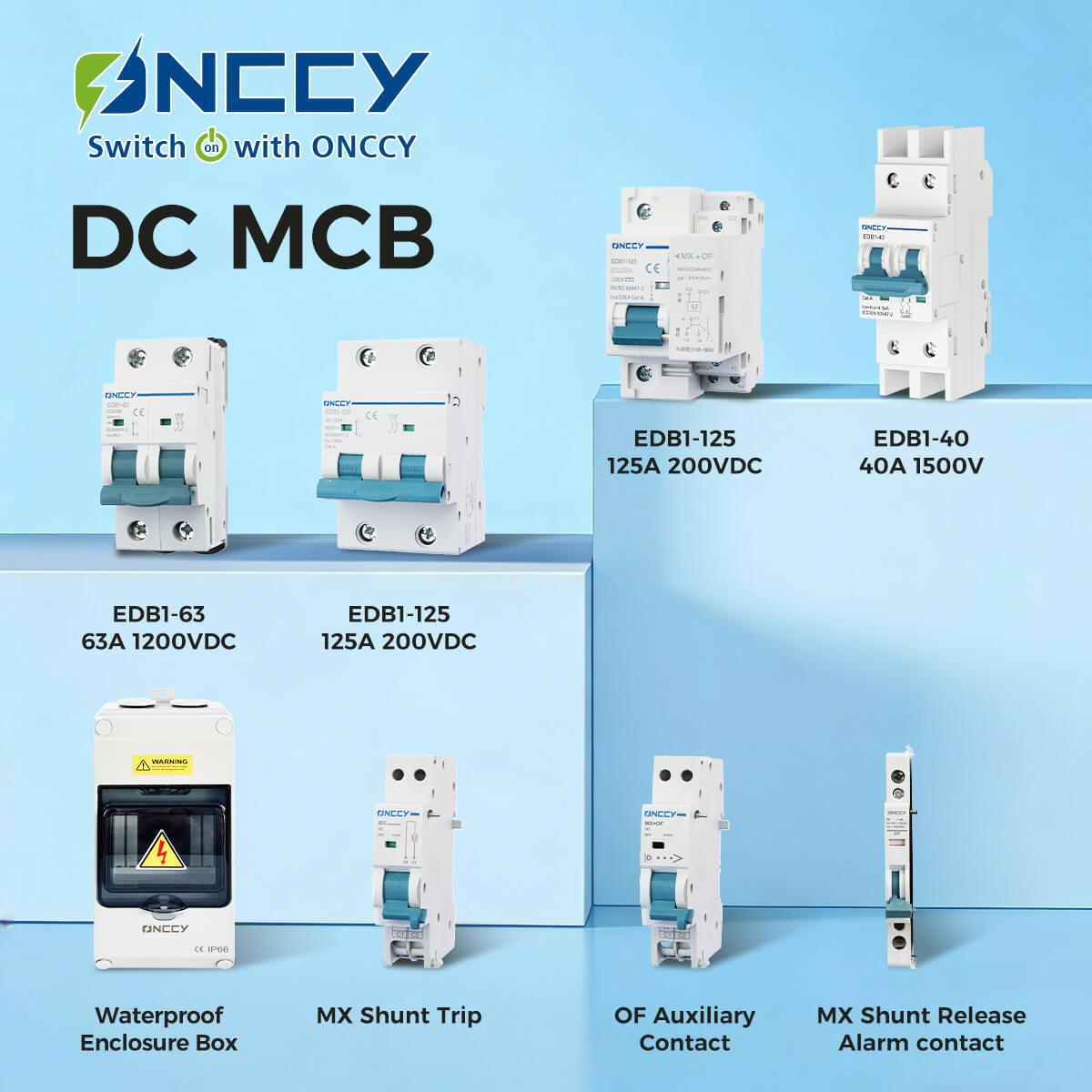

DC автоматические выключатели
устройства защиты от перенапряжений (SPD)
аксессуары для электрических систем
Продукция ONCCY соответствует международным стандартам и обеспечивает надежную защиту электрических систем.
FAQ
В чем основная разница между MCB и MCCB?
MCB используется для цепей с небольшим током, а MCCB рассчитан на более высокие токи и регулируемую защиту.
Какой автоматический выключатель используется в промышленности?
Обычно используется MCCB.
Можно ли заменить MCB на MCCB?
Да, но MCCB обычно дороже и больше по размеру.
Защищают ли оба от короткого замыкания?
Да. Оба устройства защищают цепи от перегрузок и коротких замыканий.
