Введение

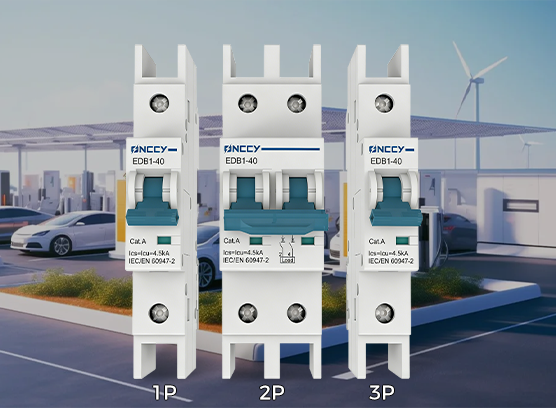

При выборе миниатюрных автоматических выключателей постоянного тока серии EDB1-40 инженеры часто задают вопрос:
если номинальный ток одинаковый — 40 А, в чём разница между 1P, 2P и 3P?
В системах постоянного тока количество полюсов напрямую влияет на допустимое напряжение, гашение дуги и общую безопасность системы, а не только на стоимость оборудования.
Связь между количеством полюсов и напряжением DC
В DC-автоматах увеличение рабочего напряжения достигается за счёт последовательного соединения полюсов.
1P — для низковольтных DC-цепей
2P — для средних уровней напряжения
3P — для высоковольтных систем до 1500 В DC
Чем больше полюсов, тем выше напряжение, которое автомат может безопасно отключить.
Выбор по типовым применениям
Сценарий A: Малые распределённые системы
(DC-контроллеры и батареи низкого напряжения)
Для небольших солнечных установок и аккумуляторных систем обычно достаточно 1P или 2P.
1P — простые DC-цепи
2P — при повышенных требованиях к безопасности
Сценарий B: Коммерческие комбайнер-боксы
(1000–1500 В DC)
В коммерческих и промышленных солнечных установках напряжение часто достигает 1000–1500 В DC.
В таких системах необходимо применять 2P или 3P, чтобы:
обеспечить надёжное гашение дуги
безопасно отключать токи короткого замыкания
соответствовать техническим стандартам
Сценарий C: Системы хранения энергии и UPS
(Двунаправленный ток)
В ESS и UPS ток может протекать в обоих направлениях.
Поэтому требуется неполярный DC-автомат.
Неполярная конструкция серии EDB1-40 обеспечивает стабильную работу при зарядке и разрядке батарей.
Типичные ошибки монтажа
Частая ошибка — использование полярных автоматов в двунаправленных DC-системах.
Неполярные DC-автоматы обеспечивают:
более гибкий монтаж
меньший риск отказов
повышенную надёжность системы
Сводная таблица – EDB1-40
| Конфигурация | Макс. напряжение | Ток | Отключающая способность |
|---|---|---|---|
| 1P | 600 В DC | 40 А | 1,5 кА |
| 2P | 1000 В DC | 40 А | 1,5 кА |
| 3P | 1500 В DC | 40 А | 1,5 кА |
Заключение
Правильный выбор количества полюсов DC-автомата позволяет сбалансировать безопасность, технические требования и стоимость проекта.
Серия EDB1-40 подходит для солнечных электростанций, систем хранения энергии и UPS различного уровня напряжения.
