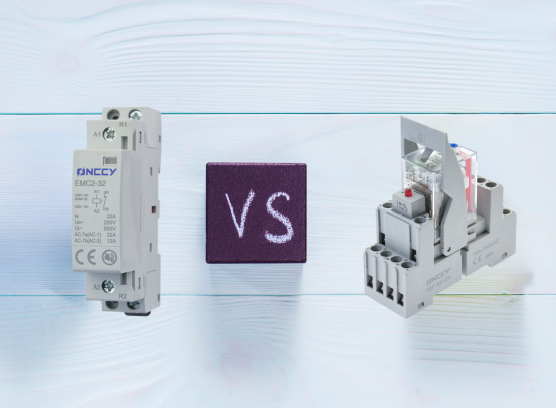

В низковольтных и автомобильных электрических системах термины «реле» (relay) и «контактор» (contactor) часто используют как взаимозаменяемые. Однако с инженерной точки зрения ключевое отличие — не в названии, а в способности безопасно размыкать нагрузку, в модели нагрева при токе, в управлении электрической дугой, а также в мощности, потребляемой для удержания во включённом состоянии, и требованиях к драйверу.
Ниже — практичная логика выбора, близкая к реальным проектам и испытаниям.
1) Контактор vs реле: главная разница — в условиях размыкания нагрузки
Распространённое правило такое:
Контактор применяют для нагрузок с высоким напряжением, большим током или и тем и другим; обычно — для оборудования свыше 15 А или свыше 3 кВт.
Реле используют при меньших токах/мощностях.
Это правило полезно, но его истинный смысл — в режиме отключения:
При размыкании мощной нагрузки между контактами легче возникает электрическая дуга.
Дуга быстро разрушает контактную поверхность → растёт переходное сопротивление → ресурс резко падает.
Поэтому контакторы часто имеют дугогасительные/дугоподавляющие механизмы, тогда как у обычных реле такой защиты обычно нет.
Инженерный вывод: выбирать между контактором и реле нужно не по принципу «сможет ли оно включиться», а по принципу «что именно и в каких условиях оно будет отключать».
2) Отличие №1: токовая нагрузка и тепловая модель контактов (ключ — переходное сопротивление)
2.1 Почему тепловой режим контактов — критичный параметр
Производители обычно указывают заводское значение переходного сопротивления (сопротивления замкнутых контактов). Но в реальной конструкции важнее другое:
Какая фактическая температура контактов при длительном токе?
Влияет ли нагрев на корпус, уплотнения и соседние узлы?
Как влияют размеры контакта, материал, давление прижатия и качество поверхности?
В цепях с длительным током (главные цепи в авто, зарядные цепи, коммутация шин) даже небольшие изменения сопротивления умножаются по закону I²R и могут стать входом в тепловой разгон.
2.2 Источники нагрева: не только контакт, но и соединения
На практике нагрев чаще всего формируется двумя сопротивлениями:
Сопротивление болтового/клеммного соединения (шина—клемма—болт—наконечник)
Сопротивление пары подвижный–неподвижный контакт
Иными словами: даже «контактор с большим номиналом» не спасёт, если механика и технология соединений нестабильны.
2.3 Практика инженера: строим «реальную базу данных», а не верим таблице
Для строгого выбора полезно сделать цикл валидации:
подобрать типовые образцы;
выполнить старение катушки → мониторинг сопротивления контактов → мониторинг температуры контактов;
фиксировать влияние партии, момента затяжки, материала и поверхности шин.
Так вы переводите «номинальные цифры» в свои, воспроизводимые данные проекта.
3) Отличие №2: у контактора обычно есть дугогашение, у реле — как правило нет
3.1 Почему дуга определяет ресурс и безопасность
При коммутации мощных нагрузок ток способен «перешагивать» разрыв и формировать дугу. Это приводит к:
эрозии контактов (перенос материала, окисление, шероховатость);
росту переходного сопротивления и, как следствие, нагреву;
риску залипания (контакты не размыкаются) — это уже прямая угроза безопасности.
В маломощных цепях дуга менее вероятна, поэтому реле допустимы. В мощных цепях управление дугой — одна из ключевых причин выбора контактора.
3.2 Материал контактов и «кривая размыкания» связаны с системной безопасностью
Размыкание — это часть системной логики, например в автомобиле:
в каких ситуациях требуется аварийное отключение (столкновение, падение напряжения, резкий рост температуры, невозможность отдачи мощности, условия теплового разгона и т.д.);
какой тип нагрузки и энергия в цепи (активная/индуктивная/ёмкостная, возможен ли обратный поток энергии);
как координируются контактор, предохранитель/автомат и алгоритмы BMS.
Инженерный вывод: спор «контактор или реле» на самом деле — спор о надёжном размыкании, дуговой стойкости и системных сценариях безопасности.
4) Отличие №3: потребление мощности в состоянии «включено» (катушка и драйвер)
Контактору нужно перемещать более массивную контактную систему, поэтому его электромагнитная катушка обычно больше:
выше ток втягивания (pull-in);
выше ток удержания (hold) (если не реализована энергосберегающая схема).
У реле катушка меньше и потребление ниже.
4.1 Три параметра катушки, которые надо проверять
При выборе контактора оценивают:
диапазон напряжения питания катушки;
ток/мощность в момент втягивания;
ток/мощность в удержании.
Это напрямую влияет на проект драйвера (например, PWM, верхний/нижний ключ, выбор MOSFET, тепловой режим и EMC).
4.2 Автомобильный сценарий «холод + низкое напряжение»: риск не втянуть контактор
На борту особенно критично:
на холоде меняется сопротивление катушки и механика;
12-вольтовая свинцово-кислотная батарея может проседать;
добавьте падение напряжения на жгуте — и контактор может не втянуться.
Поэтому нужна проверка втягивания при низкой температуре и минимальном напряжении, а также резерв по току драйвера и учёт падений напряжения.
5) Рекомендации по выбору: заменяем «привычку» на «условия — риск — проверку»
Да, в реальности выбор иногда определяется привычками (в том числе региональными). Но инженерно разумнее отвечать на три вопроса:
5.1 Что вы размыкаете? (условия отключения)
напряжение/ток в момент размыкания;
тип нагрузки (индуктивная/ёмкостная/активная);
риск дуги и повторного зажигания.
5.2 Сможете ли вы контролировать нагрев? (ток и соединения)
разброс и деградация сопротивления контактов;
стабильность болтовых соединений/клемм;
тепловые пределы корпуса, уплотнений, соседних узлов.
5.3 Гарантируете ли вы втягивание и удержание? (катушка и драйвер)
втягивание при минимальном напряжении и низкой температуре;
достаточность тока драйвера с учётом падений;
не добавляет ли PWM/энергосбережение новых неопределённостей.
6) Итог: контактор — не «просто более мощное реле»
Коротко:
Контактор нужен для надёжного размыкания мощных цепей и управления дугой — ценой большей мощности катушки и более сложного драйвера. Реле лучше подходит для маломощного управления и лёгких задач коммутации.
Если ориентироваться только на номинальный ток, легко ошибиться. Если строить выбор через условия размыкания, тепловую модель и драйвер катушки — решение будет устойчивым, проверяемым и легче проходит системные ревью по безопасности.
