Введение
Автоматические выключатели (MCB) кажутся простыми, но правильный выбор зависит не только от номинального тока, а прежде всего от кривой защиты (B, C, D, K, Z, DC).
Что такое кривая защиты?
Кривая показывает:
Перегрузка: тепловой расцепитель, медленное срабатывание
Короткое замыкание: электромагнитный расцепитель, быстрое срабатывание
Тепловой и электромагнитный расцепители
Тепловой: биметаллическая пластина, защищает от длительных перегрузок
Электромагнитный: катушка, срабатывает мгновенно при коротком замыкании
Влияние температуры
(Норма: 30 °C):
1,13 In → не срабатывает за 1 час
1,45 In → обязан сработать за 1 час
2,55 In → обязан сработать за несколько минут
Если температура в шкафу > 40 °C → риск ложных срабатываний. Решение: увеличить номинал In или улучшить охлаждение.
Типы кривых
B (3–5 In): освещение, розетки
C (5–10 In): кондиционеры, насосы, двигатели среднего размера
D (10–20 In): крупные двигатели, трансформаторы, UPS
K (8–12 In): промышленные двигатели с частыми пусками
Z (2–3 In): чувствительная электроника, PLC
DC: фотоэлектрические установки, аккумуляторные системы
Типичные ошибки
LED-светильники выбивают B-кривую → лучше C-кривая
Двигатель выбивает при пуске → D/K-кривая
Летом перегрев → увеличить номинал
Использование AC-автомата в DC-схеме → опасно!
Алгоритм выбора
Рассчитать номинал In по кабелю и температуре
Измерить пусковой ток нагрузки → выбрать кривую
Проверить минимальный ток КЗ > 1,25 × нижний предел
Учесть температуру → при необходимости повысить In
Провести испытания на объекте
FAQ
Можно ли AC-автомат использовать в DC?
Нет, только DC-версии.
Почему выбивает при включении светодиодов?
Из-за броска тока – нужна кривая C.
Как узнать тип кривой?
По букве (B, C, D …) на корпусе автомата.
Заключение
Правильный выбор характеристики MCB обеспечивает безопасность и надежность электрических систем.

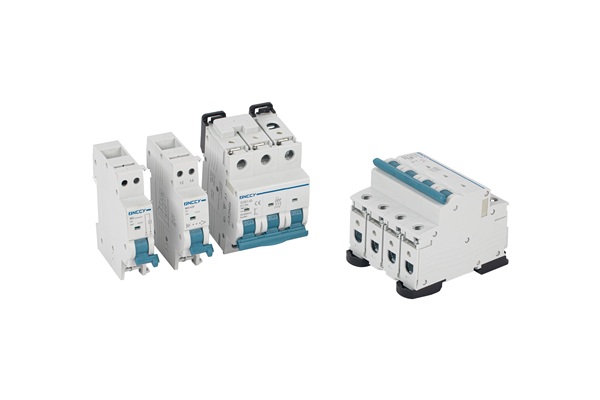

👉 Компания ONCCY производит AC- и DC-автоматы с различными кривыми срабатывания для жилых, промышленных и солнечных установок. Свяжитесь с нами для подбора решений.
